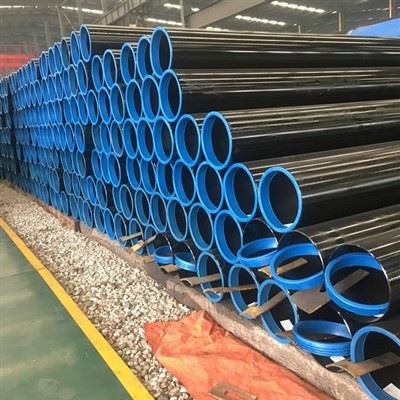

API 5L sinf B choksiz po'lat quvur nima?
API 5L - bu Amerika neft instituti tomonidan chiqarilgan, ikkita ishlab chiqarish jarayonini qamrab oluvchi quvur liniyasi po'latdir: choksiz va payvandlangan. Ular orasida B darajasi (L245) eng asosiy po'lat navlaridan biri bo'lib, ayni paytda butun dunyoda eng ko'p ishlatiladigan quvur liniyasi po'latdir.
API 5L sinfi B choksiz po'lat quvurlari issiq haddeleme yoki sovuq chizish jarayonlari orqali ishlab chiqariladi va uzunlamasına choklarga ega emas. Shuning uchun, bosim ko'tarish qobiliyati va struktura yaxlitligi-bo'yicha o'ziga xos afzalliklar va ayniqsa quyidagilarga mos keladi:
- Yuqori{0}}bosimli neft va gaz uzoq-masofali quvur liniyasi
- Tabiiy gaz yig'ish va tashish quvurlari tarmog'i
- Neft-kimyo zavodi hududidagi texnologik quvurlar
- Katta diametrli{0}}suv ta'minoti yoki shlakli quvur liniyasi
Kimyoviy tarkibi: API 5L PSL 1 standartlariga qat'iy muvofiq
Devor qalinligi t 25,0 mm dan kam yoki unga teng bo'lgan API 5L Grade B (L245) choksiz po'lat quvurlari uchun PSL 1 toifasi uchun zarur bo'lgan kimyoviy tarkib quyidagi jadvalda ko'rsatilgan. Ushbu jadval to'g'ridan-to'g'ri API 5L 4-nashr standartining 1-jadvalidan olingan.
1-jadval – PSL 1 quvurining kimyoviy tarkibi t 25,0 mm (0,984 dyuym) dan kam yoki unga teng – Choksiz quvur
| Chelik darajasi | C (maksimal) | Mn (maksimal) | P (maksimal) | S (maksimal) | V | Nb | Ti |
|---|---|---|---|---|---|---|---|
| L245 yoki B | 0.28 | 1.20 | 0.030 | 0.030 | c,d | c,d | d |
Eslatmalar (API 5L 46-nashr bo'yicha):
- c- Agar boshqacha kelishuv bo'lmasa, niobiy (Nb) va vanadiy (V) yig'indisi 0,06% dan kam yoki teng bo'lishi kerak.
- d– Agar boshqacha kelishib olinmasa, maksimal titan (Ti) miqdori belgilangan minimal kuchlanish kuchi > 480 MPa (70 000 psi) boʻlgan poʻlat navlari uchun 0,04%, lekin kelishuv boʻyicha boshqa navlar uchun 0,04% dan kam yoki unga teng boʻlishi kerak.
B darajali PSL 1 choksiz quvur uchun uglerod ekvivalenti (CE₁IW):
CE₁IW=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15
Odatda B darajasi uchun 0,43 dan kam yoki unga teng bo'lib, ko'pchilik devor qalinligi uchun oldindan qizdirilmasdan yaxshi payvandlanishini ta'minlaydi.
Muhim eslatma:Ga binoanAPI 5L 46-nashr 4-jadval, to'g'ri maksimal uglerod miqdori B (L245) PSL 1 choksiz quvur uchun t 25,0 mm dan kam yoki unga teng0.28%.
Devor qalinligi 25,0 mm dan ortiq bo'lsa, kimyoviy tarkibi farqlari
Devor qalinligi 25,0 mm dan oshganda, API 5L standarti qalin devorli quvurning past-haroratga chidamliligi va vodoroddan kelib chiqadigan yorilish (HIC)-bardoshligini ta'minlash uchun kimyoviy tarkibga qattiqroq nazorat talablarini qo'yadi.
| Devor qalinligi | Uglerod (C) maks | Marganets (Mn) maks | Qo'shimcha talablar |
|---|---|---|---|
| t 25,0 mm dan kam yoki unga teng | 0.28% | 1.20% | Standart PSL 1 cheklovlari qo'llaniladi |
| t > 25,0 mm | Odatda pastroq (masalan, 0,22–0,24%) | Qattiqlikni nazorat qilish uchun sozlangan | Idoralar cheklangan bo'lishi mumkin; ta'sir sinovlari ko'pincha talab qilinadi |
25,0 mm dan ortiq devor qalinligi uchun biz belgilashni tavsiya qilamizPSL 2yoki so'rash atexnik yetkazib berish shartnomasiadekvat past-haroratga chidamliligini ta'minlash.
PSL 1 va PSL 2: asosiy farqlar
API 5L standarti quvur liniyasi po'lat quvurlarini ikkita mahsulot spetsifikatsiyasi sinfiga ajratadi: PSL 1 va PSL 2. PSL 2 uchun talablar yanada qattiqroq.
Jadval - B darajasi uchun PSL 1 va PSL 2 o'rtasidagi taqqoslash (L245)
| Parametr | PSL 1 (standart) | PSL 2 (Kengaytirilgan) |
|---|---|---|
| Kimyoviy chegaralar | Kamroq qattiq | Ko'proq cheklovchi (pastki C, P, S) |
| Mustahkamlik chegarasi | Faqat minimal | Minimal + maksimal |
| Hosildorlik kuchi | Faqat minimal | Minimal + maksimal |
| Ta'sirga chidamliligi | Majburiy emas (agar kelishilgan bo'lmasa) | Majburiy (toʻliq oʻlchamli{0}}Charpy V-teshik) |
| NDE (buzuvchi{0}}imtihon) | Ixtiyoriy | Majburiy |
| Kuzatish imkoniyati | Asosiy (issiqlik raqami) | To'liq (issiqlik + quvur darajasi) |
| Oddiy dastur | Quruqlikda, o'rtacha xizmat | Offshore, nordon xizmat, tanqidiy chiziqlar |
Tavsiya: Past{0}}haroratli muhitlar yoki nordon xizmat (H₂S) uchun har doim API 5L daraja B PSL 2 ni belgilang.
Mexanik xususiyatlar: kuch va qattiqlik o'rtasidagi muvozanat
Quvur po'lat quvurlari uchun valentlik kuchi, oqish kuchi va sinishdan keyin cho'zilish uchta asosiy ko'rsatkichdir.
2-jadval - API 5L sinf B choksiz quvurining mexanik xususiyatlari
| Mulk | PSL 1 talabi (min) | PSL 2 talabi |
|---|---|---|
| Hosildorlik (Rt₀.₅) | 245 MPa (35,500 psi) | 245 - 450 MPa |
| Kuchlanish kuchi (Rm) | 415 MPa (60,200 psi) | 415 – 655 MPa |
| Nisbat (Rm / Rt₀.₅) | 1,00 dan kam yoki unga teng (avtomatik) | 1,00 dan kam yoki unga teng (avtomatik) |
| Cho'zilish (uzunlamasına) | Formula bo'yicha hisoblangan | Xuddi shunday, qattiqroq nazorat bilan |
Odatiy haqiqiy qiymatlar (PSL 1 uchun ishlab chiqarish ma'lumotlarimiz asosida):
Chiqarish kuchi: 280 – 350 MPa
Kuchlanish kuchi: 450 – 520 MPa
Cho'zilish: 28 - 35%
Ta'sirga chidamliligi (PSL 2, odatda 0 daraja):
Oʻrtacha: 40 J dan katta yoki unga teng (toʻliq oʻlchamli-namuna)
Individual: 30 J dan katta yoki unga teng
Hajmi diapazoni va devor qalinligi darajasi
API 5L sinfi B choksiz po'lat quvurlari DN6 (1/8 ″) dan DN1200 (48 ″) gacha bo'lgan to'liq o'lchamdagi diapazonda mavjud bo'lib, devor qalinligi 10-jadvaldan 160-gachasi, shuningdek XXS (ikki qalinlik) bilan qoplangan.
3-jadval - API 5L Gr uchun umumiy o'lchamlar. B choksiz karbonli po'lat quvur
| NPS (da) | Tashqi diametri (mm) | Jadval 40 (mm) | Jadval 80 (mm) | Jadval 160 (mm) | XXS (mm) |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 2.77 | 3.73 | 4.75 | 7.47 |
| 2 | 60.3 | 3.91 | 5.54 | 8.74 | 11.07 |
| 6 | 168.3 | 7.11 | 10.97 | 18.26 | 21.95 |
| 12 | 323.8 | 10.31 | 17.48 | 33.32 | - |
Uzunlik variantlari:
Tasodifiy uzunlik: 5-7 metr (bitta tasodifiy) / 9-13 metr (ikki marta tasodifiy)
Ruxsat etilgan uzunlik: 6 m, 12 m yoki belgilanganidek
Yakuniy tugatish:
Oddiy uchi (PE)
Qiyshiq uchi (BE) – payvand-payvandlash uchun standart
Tishli va ulangan (T&C)
Ishlab chiqarish jarayoni: Issiq haddeleme va sovuq chizish
Ishlab chiqarish jarayoni: Issiq haddeleme va sovuq chizish
| Ishlab chiqarish jarayoni | Diametr diapazoni | Devor qalinligi | Oddiy dastur |
|---|---|---|---|
| Issiq haddelenmiş (SMLS-HR) | Katta (2″ / 60,3 mm dan katta yoki unga teng) | O'rta va og'ir | Magistral elektr uzatish quvurlari |
| Sovuq chizilgan (SMLS-CD) | Kichikdan oʻrtagacha (10″ / 273 mm dan kam yoki unga teng) | Yupqa va o'rta | Asboblar, gidravlik liniyalar |
Issiq{0}}tayyor quvurlar o'ralgan holda-beriladi. Sovuq{3}}chizilgan quvurlar stressni bartaraf etish yoki normalizatsiya qilishni talab qiladi.
Issiqlik bilan ishlov berish va etkazib berish holati
| Yetkazib berish sharti | Tavsif | Qo'llashda |
|---|---|---|
| Qaytganda-(AR) | Qo'shimcha issiqlik bilan ishlov berilmaydi | Mexanik talablarga javob beradigan issiq-tayyor quvurlar |
| Normallashtirilgan (N) | Transformatsiya haroratidan yuqori isitiladi, havo sovutiladi | Yaxshilangan chidamlilik yoki past{0}}haroratli xizmat uchun |
| Normallashtirilgan va temperli (NT) | Normallashtirilgan + temperli | Yuqori{0}}bosim yoki muhim ilovalar uchun |
| Stressdan xalos bo'lish (SR) | Subkritik tavlanish | Sovuq{0}}chizilgan quvurlar uchun |
Tavsiya:Past haroratli ilovalar (0 darajadan past)-yoki PSL 2 talablari uchunnormallashtirilgan (N)yetkazib berish holati.
Sinov va sertifikatlash: kuzatilishi mumkin bo'lgan sifat kafolati
Sinov va sertifikatlash: kuzatilishi mumkin bo'lgan sifat kafolati
API 5L B sinf choksiz po'lat quvurlarining har bir partiyasi quyidagi sinovlardan o'tishi kerak:
- Kimyoviy tahlil: Har bir issiqlik soniga bir marta
- Siqish testi: Har bir partiyaga bir marta (lot)
- Gidrostatik sinov: Har bir po'lat quvurni tekshirish kerak.
- Non-buzuvchi sinov (NDT): PSL 2 da majburiy talab; PSL 1 da ixtiyoriy
- Hajmi va tashqi ko'rinishini tekshirish: 100% tasodifiy tekshirish
Sertifikatlash hujjati:
- EN 10204 3.1-toifa - Zavodning ichki tekshiruvi sertifikati
- EN 10204 Turi 3.2 - Uchinchi -shaxs tomonidan mustaqil tekshiruv (masalan, SGS, BV, TUV, DNV, ABS)
Oddiy dastur stsenariylari
Ilova
API 5L Grade B choksiz karbonli po'lat quvurlari quyidagi sohalarda keng qo'llaniladi:
- Quruqlikdagi uzoq masofali neft va gaz quvurlari-: xom neft, qayta ishlangan neft mahsulotlari va tabiiy gazni tashish
- Dengiz platformasi quvurlari tizimi: suv quyish, neftni tashish, gaz lift quvurlari
- Shahar gaz uzatish va taqsimlash tarmog'i: o'rta{0}}bosim va-yuqori{2}}bosimdan past bosimli quvurlar
- Neft-kimyo texnologik quvur liniyasi: atrof-muhit harorati muhitini tashish
- Tuproq va suv ta'minoti quvurlari: chiqindilarni tashish, sanoat aylanma suv
- Strukturaviy quvurlar: qoziq poydevorlari, trusslar, qo'llab-quvvatlovchi tuzilmalar
Bizning afzalliklarimiz
bizni kim tanlaydi?
✅ Toʻliq{0}}oʻlchamli qamrov: 1/8″ – 48″, Sch 10 – Sch 160, XXS
✅ Kuzatish kafolati: Har bir poʻlat quvur oʻchoq raqami bilan belgilangan va toʻliq EN 10204 3.1 sertifikatiga ega.
✅ Uchinchi-shaxs tekshiruvini qabul qilish: SGS, BV, TUV, DNV, ABS
✅ Tez yetkazib berish: Standart oʻlchamlar (2″ – 24″, Sch 40/Sch 80) stokda katta miqdorda mavjud.
✅ Yakuniy ishlov berish: Barcha operatsiyalar, jumladan, qirqish, ip ochish, yiv ochish va pah kesish bir bosqichda yakunlanadi.
yagona-stop yechim
professional jamoa
yuqori sifatli
Agar siz neft va gaz yoki sanoat quvurlari loyihalari uchun API 5L Grade B choksiz uglerodli po'lat quvurlarni izlayotgan bo'lsangiz, sizga tezkor taklifni taklif qilishimiz uchun quyidagi ma'lumotlarni taqdim eting:
- Nominal o'lcham (NPS) yoki tashqi diametri (OD)
- Devor qalinligi (jadval yoki mm)
- Mahsulot spetsifikatsiyasi darajasi (PSL 1 / PSL 2)
- Bitta ildiz uzunligi (m) va umumiy talab miqdori
- Oxirgi turi (tekis uchi / qirrali uchi / ip)
- Yetkazib berish holati (issiq prokat / normalizatsiya)
- Kerakli sertifikat darajasi (3.1 / 3.2)
